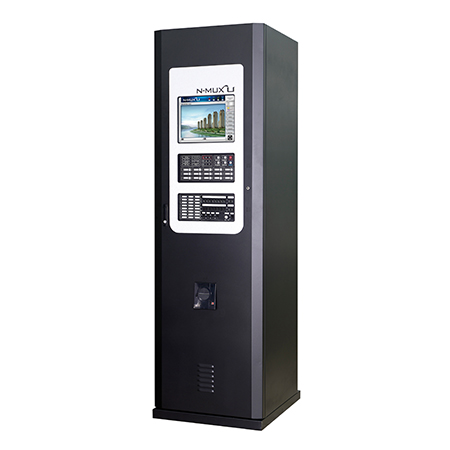

NU4000S - 자립형 수신기

NU4000S - Stand-Cabinet Type


  • 개요

    • R형 수신기란 감지기 또는 발신기로부터 발하여지는 신호를 직접 또는 중계기를 통하여 고유신호로서 수신하여 화재의 발생을 당해 소방대상물의 관계자에게 경보하여 주는 것을 말한다.
    • 시스템 안정성과 서비스 대응력 향상에 초점을 맞춘 자립형, 중용량, Network R형 수신기

    특징

    • 15인치 TFT-Touch LCD를 통한 화재정보표시 및 제어
    • 수신기 내부에 최대 16 Loop card 지원
    - Loop 당 127 Address 지원
    - 32 Loop, 4,064 Address 지원

    • Network 수신기
    - 최대 32대의 수신기 네트워크를 통해 통합 감시
    - Workstation 통한 통합 관제 기능 지원
    - 통합 관제 기능 지원
    - Smartphone Application 지원
    - Video Surveillance 기능 지원
    - 다양한 Network 지원
    - Serial / Ethernet / Fiber optic
    - 현장에 따라 Ring형 또는 Bus형 선택 적용 가능
    - Ring 구성 시 단선 구간을 분리하고 나머지 구역은 정상 감시 및 제어 가능

    • DBE 아날로그 감지기 연결 가능

    • 내진 설계 반영

  • Specification

    모델명NU4000S
    설치 방식자립형 수신기
    대표 품번P502-19NLPxx / P502-19NLRxx / P502-19LxxR16
    KFI 형식승인번호수18-4-1
    KC 인증번호R-REM-DBE-NU4000S
    수신기 종류10종, (1, 2, 3, 4, 6, 8, 10, 12, 14, 16 Loop card)
    전원공급장치 (PSU350)정격 입력 전압AC110V/220V 선택, 50/60Hz
    정격 출력 전압/전류DC24V/10A, DC5V/4A
    최대 출력 전력약 260W
    예비전원24V/12Ah, 연축전지
    모니터15인치 TFT-Touch LCD
    시스템 용량Loop card 1 setAddress / Loop254 Address / 2 Loop
    수신기 1대 내장 시Loop Card / Loop16 Loop card / 32 Loop
    Address4,064 Add. (254 Add. x 16 Loop card)
    회로 (2/2 중계기 사용 시)8,128 input / 8,128 output (1 중계기=1 Add.)
    회로 (4/4 중계기 사용 시)8,128 input / 8,128 output (1 중계기=2 Add.)
    수신기 1대
    최대 중계반 Network
    중계반 / Loop Card / Loop16 set / 16 card / 32 Loop
    Address 용량4,064 Add.
    회로 (2/2 중계기 사용 시)8,128 input / 8,128 output (1 중계기=1 Add.)
    회로 (4/4 중계기 사용 시)8,128 input / 8,128 output (1 중계기=2 Add.)
    수신기-수신기RS485 (1.2㎞-일반케이블)최대 4대의 수신기 연결 (Workstation 포함)
    Ethernet (50m-UTP 케이블)최대 32대의 수신기 연결 (Workstation 포함)
    Fiber Optic (25㎞-광케이블)광변환장치 Set
    수신기-중계반RS422 (1.2㎞-일반케이블)최대 16대의 중계반 연결 (수신기 1대 당)
    Fiber Optic (25㎞-광케이블)광변환장치 Set
    중계반-중계반RS422 (1.2㎞-일반케이블)지원
    Ethernet (50m-UTP 케이블)지원
    Fiber Optic (25㎞-광케이블)중계반용 광변환장치 Set
    수신기-WorkstationEthernet (50m-UTP 케이블)최대 32대의 Workstation 연결
    Fiber Optic (25㎞-광케이블)광변환장치 Set
    접속 가능한 주소형 장치NU Loop CardNU 중계기, NU 아날로그, 주소형 감지기
    환경 조건동작 주위 온도-10℃ ~ 50℃
    동작 주위 습도0% ~ 95%

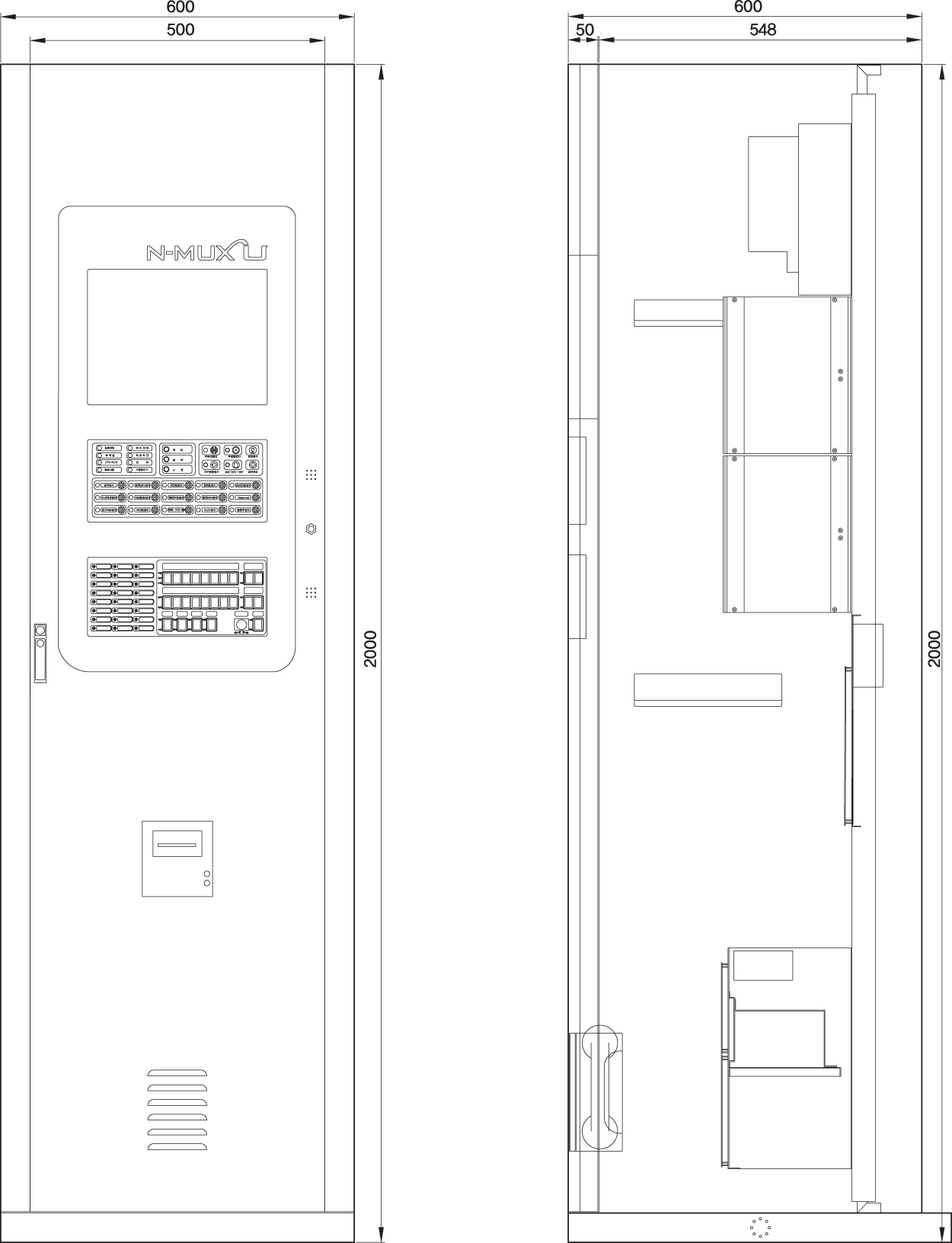

    크기600W x 2000H x 650D
    재질1.6 ㎜, Steel
    색상블랙
    무게약 120 ㎏
