개요
• R형 수신기란 감지기 또는 발신기로부터 발하여지는 신호를 직접 또는 중계기를 통하여 고유신호로서 수신하여 화재의 발생을 당해 소방대상물의 관계자에게 경보하여 주는 것을 말한다.

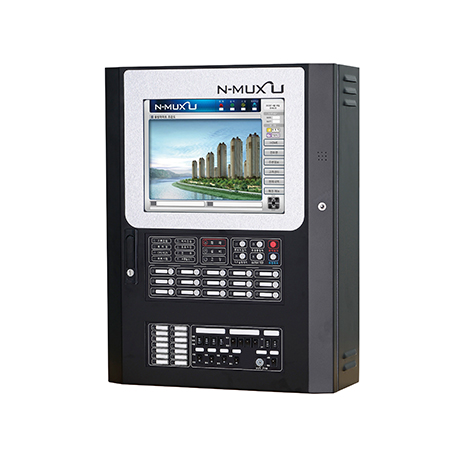

• 소규모 건축물 또는 협소한 설치 장소를 위한 벽부형, 소용량, Network R형 수신기특징
• 15인치 TFT-Touch LCD를 통한 화재정보표시 및 제어
• 수신기 내부에 최대 1 Loop card 지원
- Loop 당 127 Address 지원
- 2 Loop, 254 Address 지원
* NU250W는 NU4000S 자립형 수신기의 기능과 특징을 포함합니다.
-
Specification
모델명 NU250W 설치 방식 벽부형 수신기 대표 품번 P502-19NLP2C KFI 형식승인번호 수18-22-1 KC 인증번호 R-REM-DBE-NU250W 수신기 종류 2종 (Pump 4회로 / 8회로) 전원공급장치 (PSU350) 정격 입력 전압 AC220V 전용, 50~60Hz 정격 출력 전압/전류 DC27V/5A, DC28V/3A, DC5V/3A 최대 출력 전력 약 150W 예비전원 24V/4Ah, 연축전지 모니터 15인치 TFT-Touch LCD 시스템 용량 Loop card 1 set Address / Loop 254 Address / 2 Loop 수신기 1대 내장 시 Loop Card / Loop 1 Loop card / 2 Loop Address 254 Add. (254 Add. x 1 Loop card) 회로 (2/2 중계기 사용 시) 508 input / 508 output (1 중계기=1 Add.) 회로 (4/4 중계기 사용 시) 508 input / 508 output (1 중계기=2 Add.) 수신기 1대

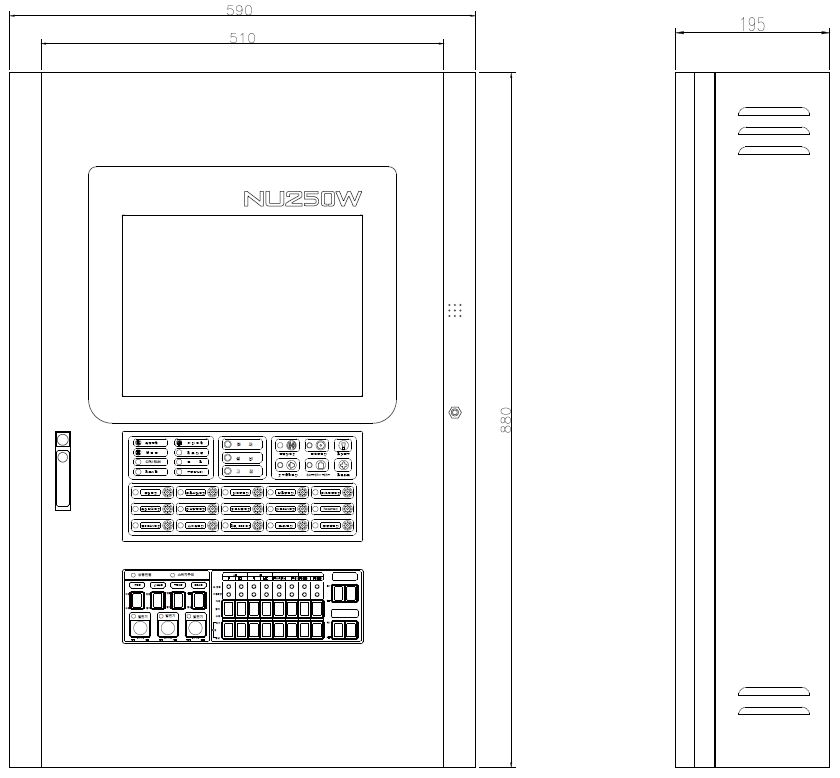

최대 중계반 Network중계반 / Loop Card / Loop 16 set / 16 card / 32 Loop Address 용량 4,064 Add. 회로 (2/2 중계기 사용 시) 8,128 input / 8,128 output (1 중계기=1 Add.) 회로 (4/4 중계기 사용 시) 8,128 input / 8,128 output (1 중계기=2 Add.) 수신기-수신기 RS485 (1.2㎞-일반케이블) 최대 4대의 수신기 연결 (Workstation 포함) Ethernet (50m-UTP 케이블) 최대 32대의 수신기 연결 (Workstation 포함) Fiber Optic (25㎞-광케이블) 광변환장치 Set 수신기-중계반 RS422 (1.2㎞-일반케이블) 최대 16대의 중계반 연결 (수신기 1대 당) Fiber Optic (25㎞-광케이블) 광변환장치 Set 중계반-중계반 RS422 (1.2㎞-일반케이블) 지원 Ethernet (50m-UTP 케이블) 지원 Fiber Optic (25㎞-광케이블) 중계반용 광변환장치 Set 수신기-Workstation Ethernet (50m-UTP 케이블) 최대 32대의 Workstation 연결 Fiber Optic (25㎞-광케이블) 광변환장치 Set 접속 가능한 주소형 장치 NU Loop Card NU 중계기, NU 아날로그, 주소형 감지기 환경 조건 동작 주위 온도 -10℃ ~ 50℃ 동작 주위 습도 0% ~ 95% 크기 590W x 880H x 195D 재질 1.6 ㎜, Steel 색상 블랙 무게 약 33 ㎏
