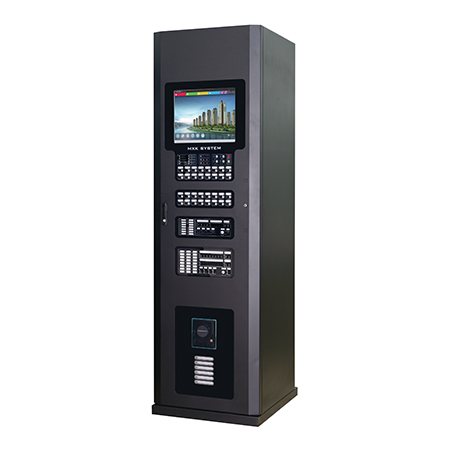

개요
• R형 수신기란 감지기 또는 발신기로부터 발하여지는 신호를 직접 또는 중계기를 통하여 고유신호로서 수신하여 화재의 발생을 당해 소방대상물의 관계자에게 경보하여 주는 것을 말한다.
• 자립형, 대용량 하이브리드, Network R형 수신기
• 고층 건축물에 대한 화재안전기준에 의거 대량의 아날로그 감지기의 적용을 위해서 Address 용량이 대폭 확장된 시스템특징
• 17인치 TFT-Touch LCD를 통한 화재정보표시 및 제어
• 수신기 내부에 최대 16 Loop card 지원
- Loop 당 250 Address 지원
- 32 Loop, 8000 Address 지원
• 수신기 1대 당 확장된 용량
- 최대 32,000 address 지원 (최대 중계반 사용 시)
- 128,000 in/128,000 out 포인트 감시 (MXK44 중계기 사용 시 )
• Hybrid System
- MXK-MX Loop card : MXK 주소형 Device 사용
- MXK-NU Loop card : NU 주소형 Device 사용
• Network 수신기
- 최대 32대의 수신기 네트워크를 통해 통합 감시
- Workstation 통한 통합 관제 기능 지원
- Smartphone Application 지원
- Video Surveillance 기능 지원
- 다양한 Network 지원
- Ethernet / Fiber optic
- 현장에 따라 Ring형 또는 Bus형 선택 적용 가능
- Ring 구성 시 단선 구간을 분리하고 나머지 구역은 정상 감시 및 제어 가능
• DBE 아날로그 감지기 연결 가능
• GEN6 840 Series 감지기 사용 가능
- Isolator Base 사용 가능
• 내진 설계 반영
-
Specification

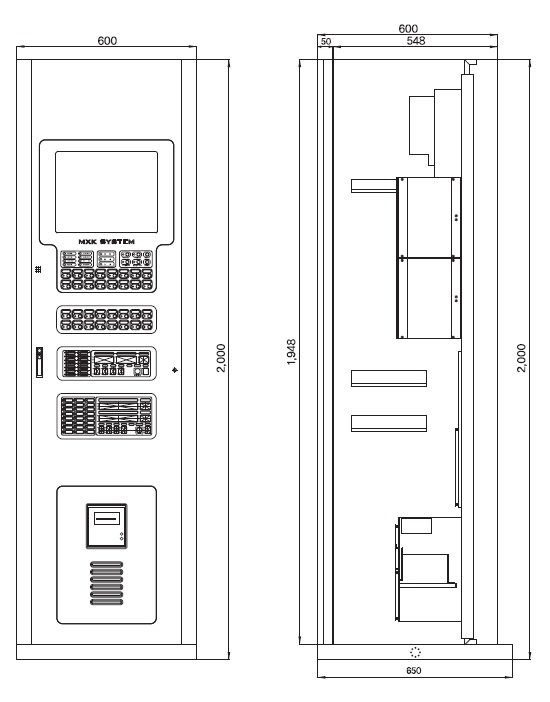

모델명 MXK8000S 설치 방식 자립형 수신기 대표 품번 P502-19MXKxx / P502-19MXRxx KFI 형식승인번호 수18-7-1 KC 인증번호 R-R-DBE-MXK8000S-1 FILK 인증 번호 제2020-02호 수신기 종류 10종, (1, 2, 3, 4, 6, 8, 10, 12, 14, 16 Loop card) 전원공급장치 (PSU350) 정격 입력 전압 AC110V/220V 선택, 50~60Hz 정격 출력 전압/전류 DC24V/10A, DC5V/4A 최대 출력 전력 약 260W 예비전원 24V/18Ah, 연축전지 모니터 17인치 TFT-Touch LCD 시스템 용량 Loop card 1 set Address / Loop 500 Address / 2 Loop 수신기 1대 내장 시 Loop Card / Loop 16 Loop card / 32 Loop Address 8,000 Add. (500 Add. x 16 Loop card) 회로 (2/2 중계기 사용 시) 16,000 input / 16,000 output (1 중계기=1 Add.) 회로 (4/4 중계기 사용 시) 32,000 input / 32,000 output (1 중계기=1 Add.) 수신기 1대
최대 중계반 Network중계반 / Loop Card / Loop 32 set / 64 card / 128 Loop Address 용량 32,000 Add. 회로 (2/2 중계기 사용 시) 64,000 input / 64,000 output (1 중계기=1 Add.) 회로 (4/4 중계기 사용 시) 128,000 input / 128,000 output (1 중계기=1 Add.) Network 수신기-수신기 RS422 (1.2㎞-일반케이블) 지원 안함 RS485 (1.2㎞-일반케이블) 지원 안함 Ethernet (50m-UTP 케이블) 최대 32대의 수신기 연결 (Workstation 포함) Fiber Optic (25㎞-광케이블) 광변환장치 Set 수신기-중계반 RS422 (1.2㎞-일반케이블) 지원 안함 RS485 (1.2㎞-일반케이블) 최대 32대의 중계반 연결 (수신기 1대 당) Fiber Optic (25㎞-광케이블) 광변환장치 Set 중계반-중계반 RS485 (1.2㎞-일반케이블) 지원 Fiber Optic (25㎞-광케이블) 중계반용 광변환장치 Set 수신기-Workstation Ethernet (50m-UTP 케이블) 최대 32대의 Workstation 연결 Fiber Optic (25㎞-광케이블) 광변환장치 Set 접속 가능한 주소형 장치 MXK-MX Loop Card MXK 중계기, Gen6 감지기 MXK-NU Loop Card NU 중계기, NU 아날로그, 주소형 감지기 환경 조건 동작 주위 온도 -10℃ ~ 50℃ 동작 주위 습도 0% ~ 95% 크기 600W x 2000H x 650D 재질 1.6 ㎜, Steel 색상 블랙 무게 약 120 ㎏
