개요
• R형 수신기란 감지기 또는 발신기로부터 발하여지는 신호를 직접 또는 중계기를 통하여 고유신호로서 수신하여 화재의 발생을 당해 소방대상물의 관계자에게 경보하여 주는 것을 말한다.

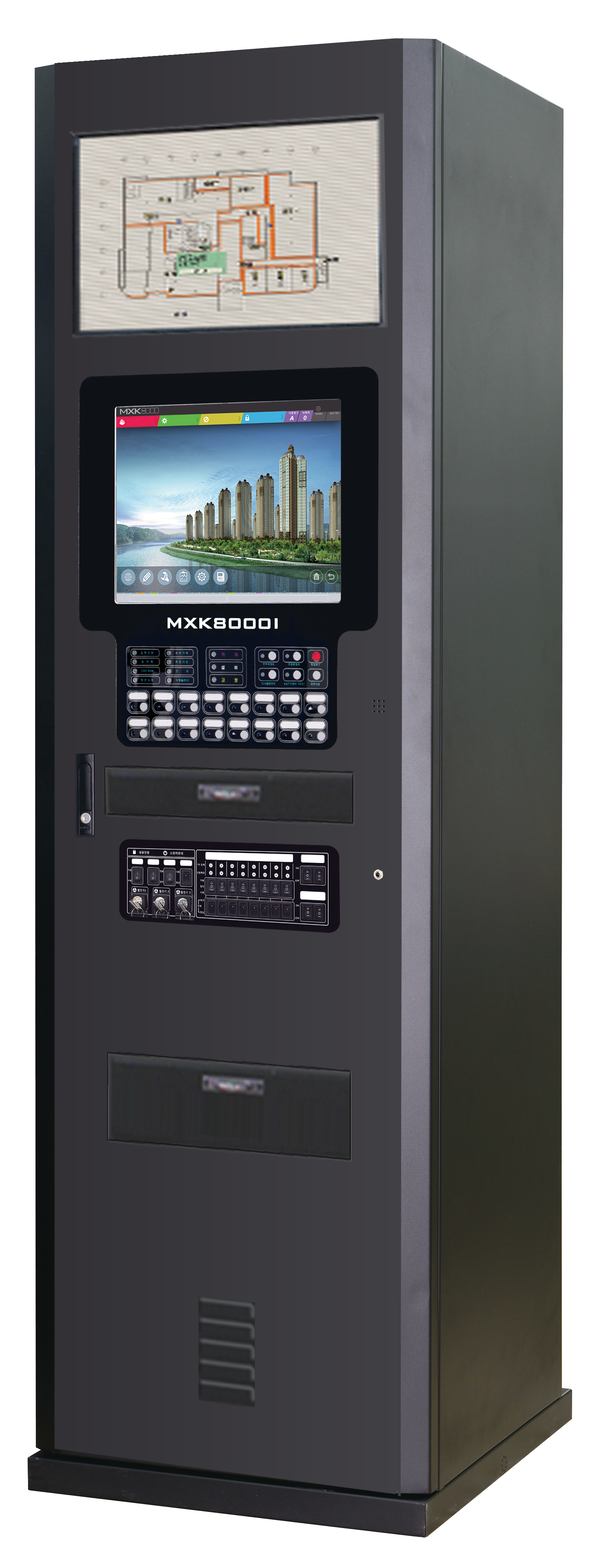

• 설치 공간이 협소한 현장을 위해서 MXK8000S 수신기에 Workstation 기능을 내장한 자립형, 대용량, Network R형 수신기특징
• 19인치 Workstation 모니터를 통해서 건물 내에 배치된 기기장치들을 감시 및 제어 가능
• Workstation 모니터가 다운되더라도 17인치 수신기 모니터를 통해서 감시 및 제어 가능
* MXK8000I는 MXK8000S 자립형 수신기의 기능과 특징을 포함합니다.
-
Specification
모델명 MXK8000I 설치 방식 일체형 수신기 대표 품번 P502-19MXKxxI / P502-19MXRxxI KFI 형식승인번호 수18-7-2 KC 인증번호 R-REM-DBE-MXK8000S-1 FILK 인증 번호 - 수신기 종류 12종 (1, 2, 3, 4, 6, 8 Loop card and 접점) 전원공급장치 (PSU350) 정격 입력 전압 AC110V/220V 선택, 50~60Hz 정격 출력 전압/전류 DC24V/10A, DC5V/4A 최대 출력 전력 약 260W 예비전원 24V/18Ah, 연축전지 모니터 21.5인치 TFT-Touch LCD - Workstation 화면
17인치 TFT-Touch LCD - 수신기 화면시스템 용량 Loop card 1 set Address / Loop 500 Address / 2 Loop 수신기 1대 내장 시 Loop Card / Loop 8 Loop card / 16 Loop Address 4000 Add. (250 Add x 16 Loop) 회로 (2/2 중계기 사용 시) 8,000 input / 8,000 output (1 중계기=1 Add.) 회로 (4/4 중계기 사용 시) 16,000 input / 16,000 output (1 중계기=1 Add.) 수신기 1대
최대 중계반 Network중계반 / Loop Card / Loop 32 set / 64 card / 128 Loop Address 용량 32,000 Add. 회로 (2/2 중계기 사용 시) 64,000 input / 64,000 output (1 중계기=1 Add.) 회로 (4/4 중계기 사용 시) 128,000 input / 128,000 output (1 중계기=1 Add.) Network 수신기-수신기 RS422 (1.2㎞-일반케이블) 지원 안함 RS485 (1.2㎞-일반케이블) 지원 안함 Ethernet (50m-UTP 케이블) 최대 32대 수신기 연결 (Workstation 포함) Fiber Optic (25㎞-광케이블) 광변환장치 Set 수신기-중계반 RS422 (1.2㎞-일반케이블) 지원 안함 RS485 (1.2㎞-일반케이블) 최대 32대의 중계반 연결 (수신기 1대 당) Fiber Optic (25㎞-광케이블) 광변환장치 Set 중계반-중계반 RS485 (1.2㎞-일반케이블) 지원 Fiber Optic (25㎞-광케이블) 중계반용 광변환장치 Set 수신기-Workstation Ethernet (50m-UTP 케이블) 최대 32대의 Workstation 연결

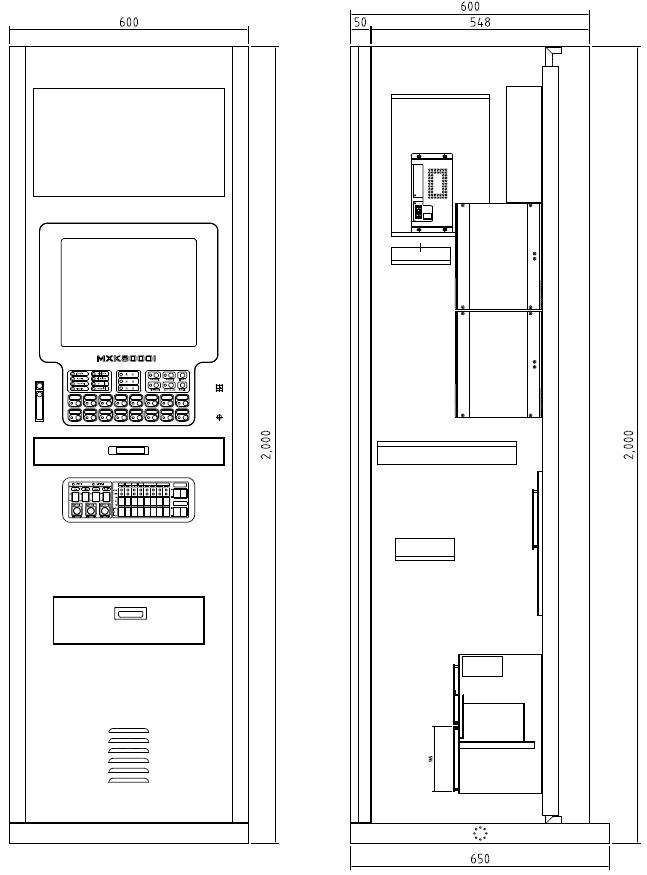

(단, Workstation이 내장되어 있어 네트워크 노드수에 제외됨)Fiber Optic (25㎞-광케이블) 광변환장치 Set 접속 가능한 주소형 장치 MXK-MX Loop Card MXK 중계기, Gen6 감지기 MXK-NU Loop Card NU 중계기, NU 아날로그, 주소형 감지기 환경 조건 동작 주위 온도 -10℃ ~ 50℃ 동작 주위 습도 0% ~ 95% 크기 600W x 650D x 2000H 재질 1.6 ㎜, Steel 색상 블랙 무게 약 130 ㎏
