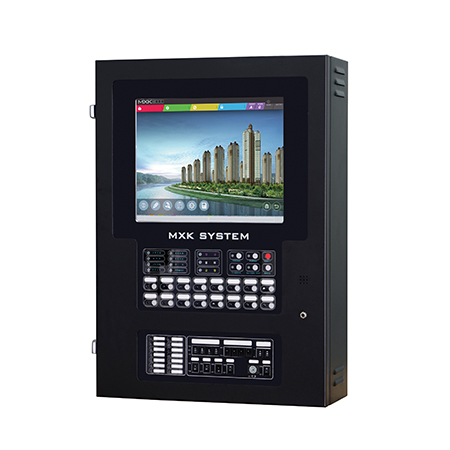

MXK500W - 벽부형 수신기

MXK500W - Wall Mount type


  • 개요

    • R형 수신기란 감지기 또는 발신기로부터 발하여지는 신호를 직접 또는 중계기를 통하여 고유신호로서 수신하여 화재의 발생을 당해 소방대상물의 관계자에게 경보하여 주는 것을 말한다.
    • 소규모 건축물 또는 협소한 설치 장소를 위한 벽부형, 소용량, Network R형 수신기

    특징

    • 17인치 TFT-Touch LCD를 통한 화재정보표시
    수신기 내부에 최대 1 Loop card 지원
    - Loop 당 250 Address 지원
    - 2 Loop, 500 Address 지원

    • Hybrid System
    - MXK-MX Loop card : MXK 주소형 Device 사용
    - MXK-NU Loop card : NU 주소형 Device 사용

    • Network 수신기
    - 최대 32대의 수신기 네트워크를 통해 통합 감시
    - Workstation 통한 통합 관제 기능 지원
    - 통합 관제 기능 지원
    - Smartphone Application 지원
    - Video Surveillance 기능 지원
    - 다양한 Network 지원
    - Ethernet / Fiber optic
    - 현장에 따라 Ring형 또는 Bus형 선택 적용 가능
    - Ring 구성 시 단선 구간을 분리하고 나머지 구역은 정상 감시 및 제어 가능

    • DBE 아날로그 감지기 연결 가능
    • GEN6 840 Series 감지기 사용 가능
    - Isolator Base 사용 가능

    * MXK500W는 MXK8000S 자립형 수신기의 기능과 특징을 포함합니다.

  • Specification

    모델명MXK500W
    설치 방식벽부형 수신기
    대표 품번P502-19MXKC
    KFI 형식승인번호수18-23-1 (표준, FILK 인증)
    수18-23-2 (사이즈 특주, 530x750x295, NU Loop, 펌프모듈 제거, Loop Card 분리)
    수18-23-3 (사이즈 특주, 530x750x295, MXK Loop, 펌프모듈 제거, Loop Card 분리)
    KC 인증번호R-REM-DBE-MXK500W (수18-23-1)
    FILK 인증 번호제2020-03호
    수신기 종류2종(MXK-MX or MXK-NU loop card)
    전원공급장치 (PSU350)정격 입력 전압AC220V 전용, 50~60Hz
    정격 출력 전압/전류DC27V/5A, DC28V/3A, DC5V/3A
    최대 출력 전력약 230W
    예비전원24V/7Ah, 연축전지
    모니터17인치 TFT-Touch LCD
    시스템 용량Loop card 1 setAddress / Loop500 Address / 2 Loop
    수신기 1대 내장 시Loop Card / Loop1 Loop card / 2 Loop
    Address500 Add. (500 Add. x 1 Loop card)
    회로 (2/2 중계기 사용 시)1,000 input / 1,000 output (1 중계기=1 Add.)
    회로 (4/4 중계기 사용 시)2,000 input / 2,000 output (1 중계기=1 Add.)
    수신기 1대
    최대 중계반 Network
    중계반 / Loop Card / Loop32 set / 64 card / 128 Loop
    Address 용량32,000 Add.
    회로 (2/2 중계기 사용 시)64,000 input / 64000 output (1 중계기=1 Add.)
    회로 (4/4 중계기 사용 시)128,000 input / 128,000 output (1 중계기=1 Add.)
    Network 수신기-수신기RS422 (1.2㎞-일반케이블)지원 안함
    RS485 (1.2㎞-일반케이블)지원 안함
    Ethernet (50m-UTP 케이블)최대 32대의 수신기 연결 (Workstation 포함)
    Fiber Optic (25㎞-광케이블)광변환장치 Set
    수신기-중계반RS422 (1.2㎞-일반케이블)지원 안함
    RS485 (1.2㎞-일반케이블)최대 32대의 중계반 연결 (수신기 1대 당)
    Fiber Optic (25㎞-광케이블)광변환장치 Set
    중계반-중계반RS485 (1.2㎞-일반케이블)지원
    Fiber Optic (25㎞-광케이블)광변환장치 Set
    수신기-WorkstationEthernet (50m-UTP 케이블)최대 32대의 Workstation 연결
    Fiber Optic (25㎞-광케이블)광변환장치 Set
    접속 가능한 주소형 장치MXK-MX Loop CardMXK 중계기, Gen6 감지기
    MXK-NU Loop CardNU 중계기, NU 아날로그, 주소형 감지기
    환경 조건동작 주위 온도-10℃ ~ 50℃
    동작 주위 습도0% ~ 95%
    크기590W x 910H x 195D
    재질1.6 ㎜, Steel
    색상블랙
    무게약 20 ㎏
