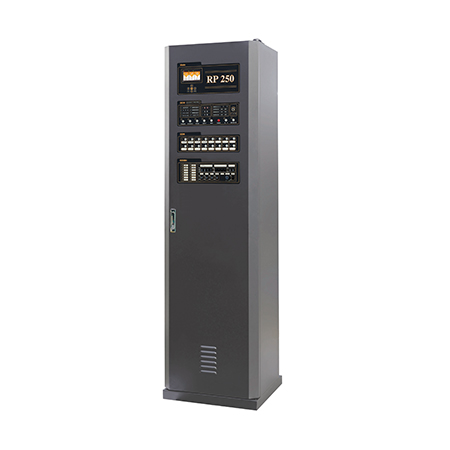

RP250 - 복합식 자립형 수신기

RP250 P Type Panel - Stand-Cabinet Type


  • 개요

    • P형수신기란 감지기 또는 발신기로부터 발하여지는 신호를 직접 또는 중계기를 통하여 공통신호로서 수신하여 화재의 발생을 당해 소방대상물의 관계자에게 경보하여 주는 것을 말한다
    • 소규모 건축물에 적용되는 자동화재 탐지설비로 화재신호를 경계구역마다 별도의 실선으로 연결하고 접전 신호를 통하여 화재의 발생을 당해 소방대상물의 관계자에게 경보하여 주는 Fire Alarm System입니다.

    특징

    • 감시 Zone 요구사항에 따라 벽부형 4종 (32, 64, 80, 96 In/Out)과 자립형 3종 (128, 250, 250E In/Out) 수신기 제공
    • 4.3인치 TFT LCD를 통하여 화재, 고장에 대한 실시간 감시 기능과 전부 또는 일부 회로의 시험을 제공한다.
    • 화재, 설비, 고장 등 이벤트와 제어키 상태 정보를 포함하여 최대 999개 기록 및 저장 기능 제공
    • USB 메모리로 수신기에 저장된 기록을 복사 가능하며 프로그램 Map의 다운로드/업로드 기능 제공
    • RP250 Consys 프로그램을 통한 입출력표 및 연동 구성
    • Network 수신기
    - RS422 (2 pair) 통식 방식으로 1 대의 N-MUX U 수신기와 최대 32대의 RP250 수신기 연결
    - CVT-LAN 장비를 통해서 Ethernet 통식 방식으로 최대 250대의 RP250 수신기 연결 지원
    - CVT-LTE 장비를 통해서 LTE Wireless 방식으로 최대 250대의 RP250 수신기 연결 지원
    - Network 연결 즉시 RP250 system 제어권은 설정된 R형 수신기로 이관
    - Network 차단 즉시 단독 수신기로서 화재 감시 유지
    - Network 연결된 N-MUX U 수신기에서 연결된 RP250 수신기의 감시 및 제어 기능 지원
    - Ring 구성 시 단선 구간을 분리하고 나머지 구역은 정상 감시 및 제어 가능
    • 30초 축적 기능 제공 - 비화재보 방지 기능
    • Expansion Card를 통하여 비상방송과 Workstation 연결 가능
    • 수동 회로 시험 시 회로시험 구간을 임의로 지정하여 회로 시험 가능
    • 내진 설계 반영

  • Specification

    모델명RP250S
    대표 품번P402-20RPxxx (128,250,250E)
    KFI 형식승인번호수17-28-1
    KC 인증번호R-R-DBE-RP250-1
    수신기 종류RP128, RP250, RP250E
    전원공급장치정격 입력 전압AC220V 전용, 50~60Hz
    정격 출력 전압/전류PTWM2705D(기본형)DC13V/3A (내부 전원용)
    DC27V/5A (외부 전원용)
    PTWM2710 (추가형)DC27V/10A (외부 전원용)
    최대출력전력약 440W
    예비전원PTWM2705DDC12V/1.2Ah – 예비전원C
    DC24V/2.0Ah – 예비전원B (최대 DC24V/2.0Ah)
    PTWM2710ADC24V/4.0Ah – 예비전원A (최대 DC24V/4.0Ah)
    모니터4.3인치 TFT LCD (Touch 미지원)
    최대회로수용능력 (외함 크기 별)RP128: 128 input / 128 Output
    RP250: 250 input / 250 Output
    RP250E: 250 input / 250 Output
    Network RP250-R형 수신기RS422 (1.2㎞-일반케이블)1대 N-MUX U Panel : 최대 32대 RP250 연결
    RP250-WorkstationEthernet (CVT-LAN)1대의 Workstation: 최대 250대의 RP250 연결
    Wireless (CVT-LTE)1대의 Workstation: 최대 250대의 RP250 연결
    환경 조건동작 주위 온도-10℃ ~ 50℃
    동작 주위 습도0% ~ 95%

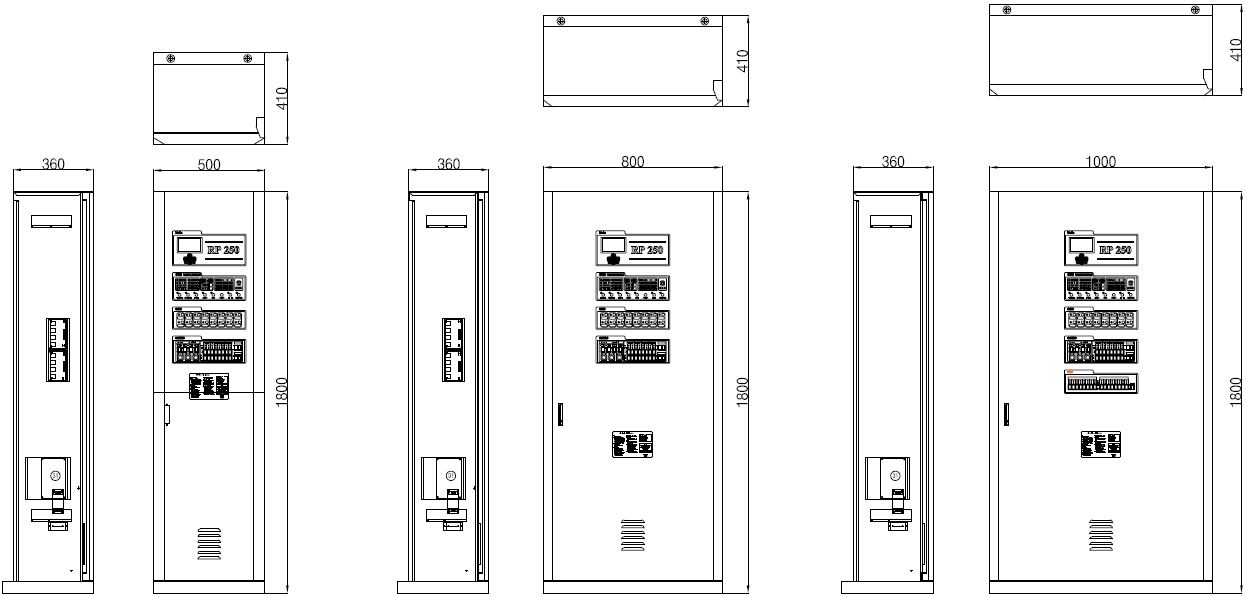

    외함크기• RP128: 500W x 1800H x 410D
    • RP250: 800W x 1800H x 410D
    • R250E: 1000W x 1800H x 410D
    재질1.6 ㎜, Steel
    색상블랙
