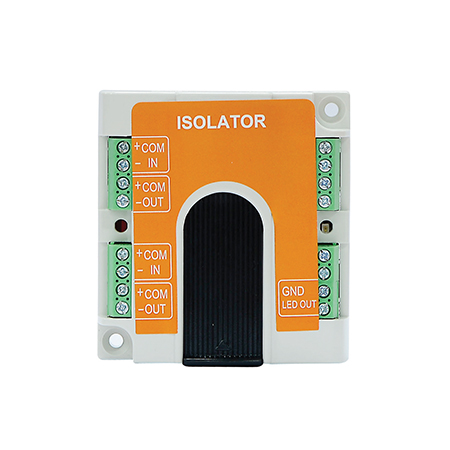

NU Line Isolator

    • Download


  • 개요

    • Loop 상에서 단락이 발생한 선로 구역을 감지하여 차단 동작을 실행하여 고장 선로 구역을 정상 선로 구역으로부터 격리하고 고장 구역을 최소화함으로써 화재 감시 시스템의 신뢰성을 높이는 장비이다.

    특징

    • 차단 동작이 실행된 Line Isolator는 해당 선로 단락이 해제되면 차단 동작을 해제하고 자동 복구 된다.
    • Line Isolator 작동 시에 내장된 적색 LED가 점멸되어 단락 발생을 쉽게 확인할 수 있다.
    • LED OUT 단자를 이용하여 적색 LED를 확인이 용인한 위치에 추가적으로 설치할 수 있다.
    • N-MUX U system에서 Loop Card와 DBE addressable device (중계기, 아날로그 감지기, 주소형 감지기) 사이에 연결한다.
    • MXK system에서 MXK-NU Loop Card와 DBE addressable device (중계기, 아날로그 감지기, 주소형 감지기) 사이에 연결한다.

    Specification

    제품명NU Line Isolator
    대표 품번P502-17ISO
    정격 입력 전압DC24V±20%
    감시 전류10 ㎂
    작동 전류40 ㎂
    RED LED차단 작동 시 적색 LED 점멸
    접속 수신기N-MUX U system
    MXK8000 system (MXK-NU Loop Card)
    동작 주위 온도-10℃ ~ 50℃
    동작 주위 습도0% ~ 95%

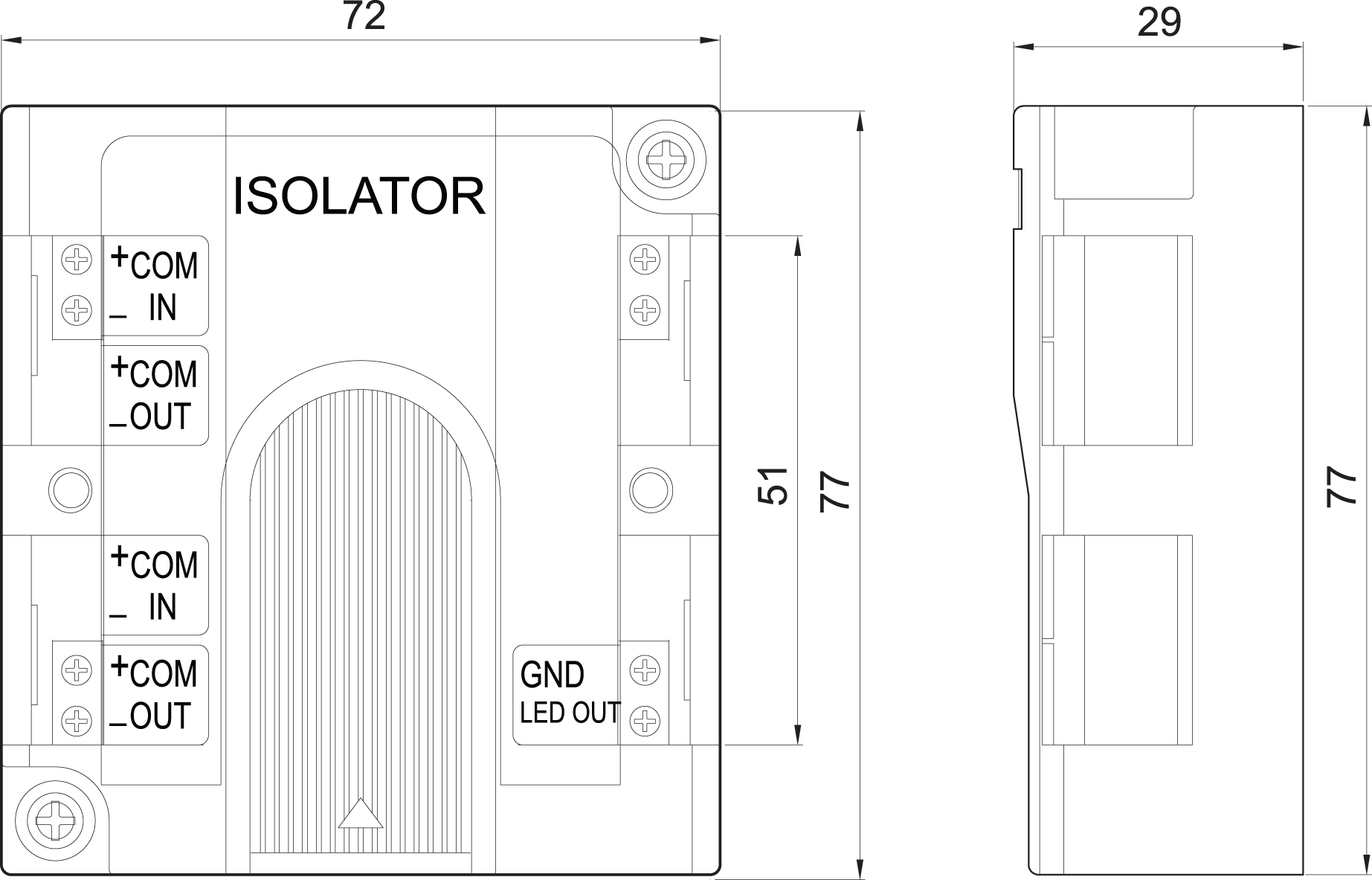

    크기72W x 77H x 30D
    재질Poly Carbonate
    색상회색
    Loop 당 연결 가능한 수량12EA
